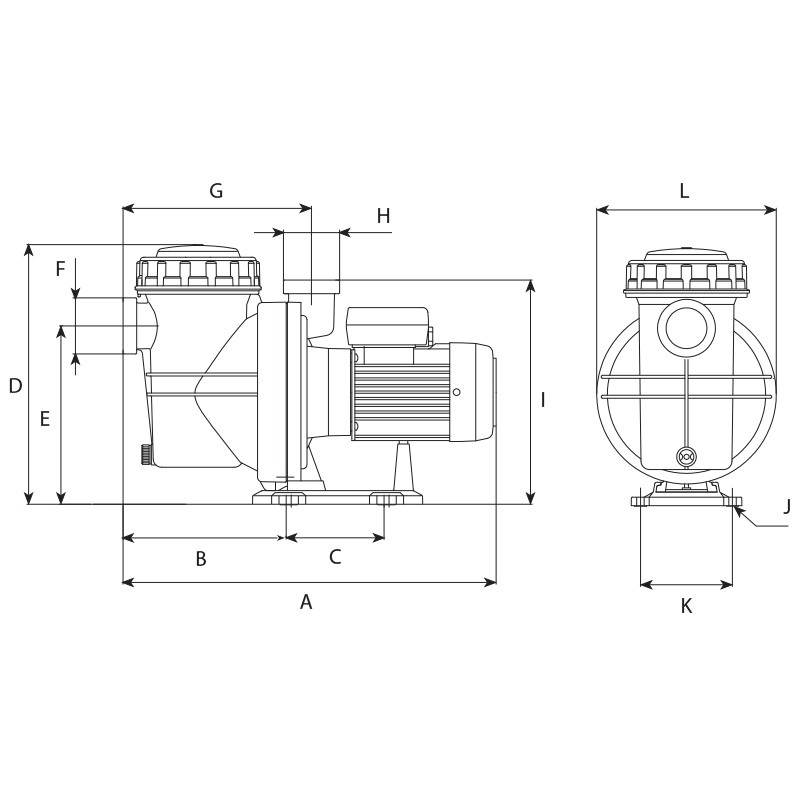

Dimensiones
| Modelo | A | B | C | D | E | F | G | H | I | J | K | L | kg |
| NOX 33 8M | 438,5 | 191,5 | 115 | 304 | 210 | 2¼” | 221 | 2¼” | 264 | Ø9 | 108 | Ø212 | 8,9 |
| NOX 50 12M | 438,5 | 191,5 | 115 | 304 | 210 | 2¼” | 221 | 2¼” | 264 | Ø9 | 108 | Ø212 | 10,2 |
| NOX 100 15M | 438,5 | 191,5 | 115 | 304 | 210 | 2¼” | 221 | 2¼” | 264 | Ø9 | 108 | Ø212 | 10,9 |
Tabla de funcionamiento hidráulico
| Código | Modelo | I [A] |
P1 [kW] |
P2 | c
[μF] |
* Vol. piscina [m3] |
l/min | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 290 | |
| 1~ 230 V |
1~ 230 V |
[kW] | [CV] | m3/h | 1,5 | 3,0 | 4,5 | 6,0 | 9,0 | 12 | 15 | 17,4 | ||||
| 203181 | NOX 33 8M | 2 | 0.45 | 0,25 | 0,33 | 12 | 65 | mca | 10,2 | 9,7 | 8,6 | 7,2 | 3,2 | |||
| 203182 | NOX 50 12M | 2,8 | 0,65 | 0,37 | 0,50 | 12 | 75 | 12,3 | 11,9 | 11,3 | 10,5 | 8,1 | 4,6 | |||
| 203183 | NOX 100 15M | 3,8 | 0,85 | 0,75 | 1,00 | 12 | 85 | 13,8 | 13,3 | 13 | 12,5 | 10,8 | 8,1 | 4,8 | 1,8 | |
(*) Volumen piscina (m3): calculado a partir del caudal ideal para 8 horas de recirculación.
Curvas de funcionamiento a 2900 rpm
